【技术交流】光电自准直仪的工作原理

浏览:2052日期:2016-09-21

【技术交流】光电自准直仪的工作原理

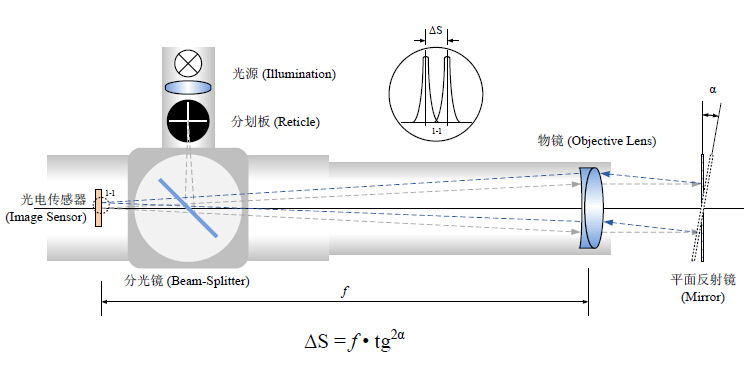

自准直仪是一种用于检测平面反射镜微小角度变化的光学测量仪器,从功能上理解,自准直仪是将 准直仪(或平行光管)和准直望远镜结合为一体的一台仪器。自准直仪通常由光源、分划板、分光镜、 物镜以及望远接收部分构成(参见以上示意图),光学自准直仪的望远接收部分由分划板和目镜组成, 通过人眼观测并结合机械测微装置完成测量,光电自准直仪的望远接收部分则由光电传感器完成接收和 测量。

光源将位于物镜焦平面(物镜焦距 = f)的分划板投射至无穷远(准直光出射),经过平面反射镜返 回的准直光经物镜后再次成像于同样位于物镜焦平面(共焦系统)的光电传感器的探测面上,当反射镜 发生了α角度的偏转后,返回的分划板在光电传感器上的像会产生ΔS的位移(见上图),通过精确测量 出ΔS值,即可准确计算出平面反射镜的偏转角度(见以上公式)。

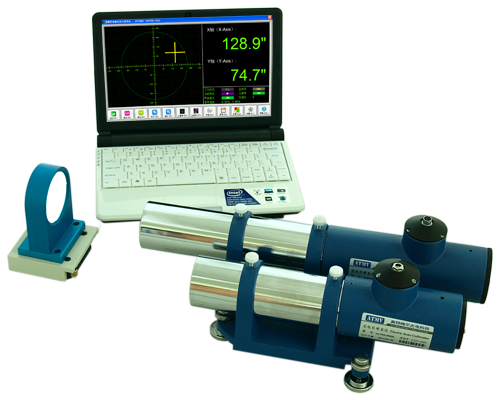

HC系列光电自准直仪在参照 国际主流产品的基础上,结合当今世界上 最新的技术,基于自主创新理念所设计的 新一代光机电一体化产品,拥有完全的自 主知识产权。产品采用模块化设计思路和 统一的人机操作界面,多样化的配附件系 统和应用软件模块可为用户提供针对不同 应用场合的光电测量系统解决方案。

HC光电自准直仪是一个完善 的产品线系列,根据测量精度、测量范围 以及目标用户群,分支有五个子系列产 品,可覆盖各类机械和光学行业应用。

HC系列的标准产品均采用了 大功率LED光源模块,LED具有发光效率 高和发热量小的一系列优点;部分产品也 可以选配全光谱光纤光源,结合高度集成 的探测器单元和全数字信号处理技术,系 列产品可工作于小至5mm×5mm的反射工 作面或最低4%反射率的工作面。

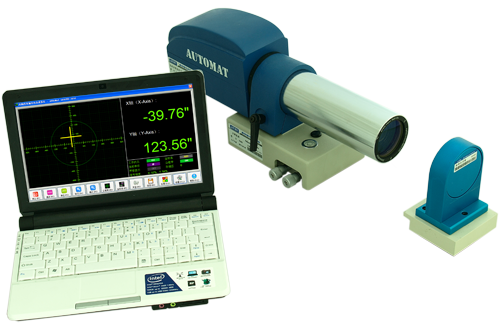

HCAM系列、FM(- I)系列均标准配置了便携嵌入式显示控制 器, 其余的系列产品 则提供运行于Windows环境下标准测量软件包。嵌入式 显示控制器采用LVDS工业高速数据总线接 口设计和彩色液晶触摸屏设计,具有极高 的稳定性和现场适应性。弘测仪器也可为用户提供用于特定应用场合的定制显示控 制系统的集成服务。
