【技术交流】HONC-自准直仪-测量导轨直线性的方法

浏览:1318日期:2016-09-21
【技术交流】HONC-自准直仪-测量导轨直线性的方法2


HONC-自准直仪-测量导轨直线性的方法

用户最好能做一个调整基座,移动垫铁的长度以200mm为宜,HCZZY-20、HCZZY -30、HCZZY -50每次移动距离为200mm,这时每小格读数为0.0005mm,这样计算起来方便。


 (图一)

1.调整基座

2.自准直仪(平直仪)

3.反射镜

4.移动垫铁

5.导轨




将反射镜移至被测导轨靠近仪器主体的一端,调整基座,使仪器目镜内十字像出现在视场中心位置,然后拧动手轮,使刻线瞄准十字像。

再移动反射镜移至导轨的另一端成像,直至在导轨二端都能看到完整的成像即可。将仪器和反射镜固定,以免在测量中因轻微变动导致测量误差。



一、作图法

例:设一导轨全场为2米,用200mm垫铁,各位置依次读数值如下。

1) 0,2.5,3,5.5,7.8,10.5,11,10.8,13,15.5

2) 作图取坐标轴0X为1:20,0Y为偏差值设取1000:1

则 P1=0  P2=2.5(应以P1点为起点)  P3=3(应以P2为起点)依次置P10连接

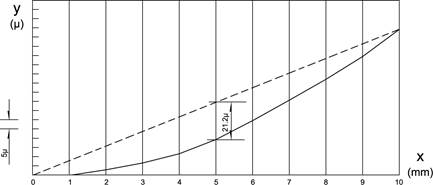

3) 连接一条以0位原点至P10的标准轴线,从中可知平行Y轴P5处导轨的最大偏差值(通过图表可知偏差值为21.2μ)(见图二)

(图二)



二、计算法

1、 求算术平均值(将各个读数相加,除以位置个数,求得算术平均值)

2、 求减后读数值(各个读数值减去算术平均值,求得减后读数)

3、 求各点位置误差值(第一位置误差等于第一位置的减后读数。将第一位置的误差加上第二位置的减后读数,得第二位置的误差。再将第二位置的误差加上第三位置的减后读数,得第三位置的误差。依次加到最后一个位置,得到每个位置的误差值。)

例:设导轨全场为2米,用200mm垫铁,各位置依次读数如下。

1) 0,2.5,3,5.5,7.8,10.5,11,10.8,13,15.5

2) 求算术平均值:(0+2.5+3+5.5+7.8+10.5+11+10.8+13+15.5)÷10=7.98≈8

3) 求减后读数值:-8,-5.5,-5,-2.5,-0.2,+2.5,+3,+2.8,+5,+7.5

4) 求各点位置误差:-8,-13.5,-18.5,-21,-21.2,-18.7,-15.7,-12.9,-7.9,-0.4


从上面的数值可以看出,-21.2μ为导轨的最大偏差,位置在第五档处。为了实观起来,可以将格位置的误差做成图形。(见图三)



(图三)
