QG-150ZA型 智能型全自动金相试样切割机(150mm)

浏览:1191日期:2016-10-11

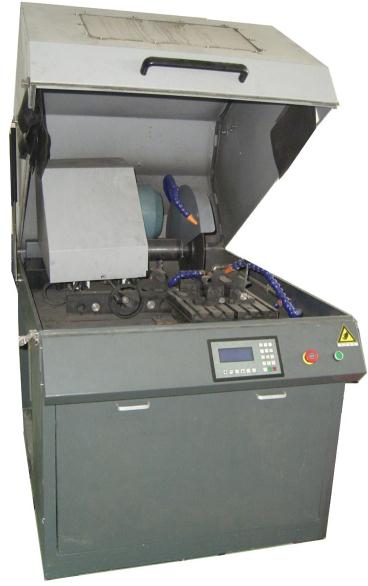

QG-150ZA型 智能型全自动金相试样切割机(150mm)



 产品简介   Product introduction


QG-150ZA型 全自动金相试样切割机,是由电子触摸开关控制,通过切割砂轮片和强大冷却系统对试样进行切割,可防止试样的过程中过热而烧坏组织,本机具有自由设备切割速度供,可对不同直径的材料进行切割设定。从而提高了切割工件效率,该机可分手动和自动设定。

QG-150ZA型 全自动金相试样切割机是为满足精确定位切割,多重定位切割而设计的一款立地一体式精密自动金相切割机;采用不锈钢机壳,双层可移动平台,带刻度标尺。分体式双平台双虎钳快速推进设计,利于各种不规则工件的加持。具有切割速度1--25mm/分任意设定 选择,适用于各种材料不同直径的精密取样(切割后的工件不需研磨抛光处理,可直接进行显微硬度测试等检测)。

本机还可以切割不同的试样而对切割速度进行设定,从而提高啦切割试样的质量,该机分手动切割和自动切割,大容积的切割室,更便于切割者使用,是大专院校、工厂企业金相实验必备的制样设备之一。

金相切割机主要用于金相试样的取样,若取样不当,则达不到检验目的,因而选择适合的切割机,对取样工作非常重要。对金相切割机的选型一般以被取样材料的规格大小为参考,如小工件可以选用小切割直径的金相切割机,相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同,选配不同的切割片,以便达到最理想的取样目的。


 性能特点   Performance characteristics


1、主机采用全塑钢机身

2、超大切割室,双向进给切割方式(选配)

3、手动/自动双重切割方式

4、屏显式控制系统,直接选择切割速度

5、自动三通道冷却系统,避免试样块烧

6、实时跟踪显示进刀深度(液晶数显)

7、模式化编程更适合批量切割取样

8、封闭式切割,开机保护功能

9、取样结束切割刀自动复位功能

10、切割时可调整进刀速度,±50%

11、主机、冷却系统一体式

12、工作台X方向移动行程50mm

13、工作台Y向移动行程400mm

14、进刀行程任意设定(0-500mm)

15、机身内置高亮度防水照明系统,有效辅助切割

16、超大方针透明视窗,可随时观察切割动态过程

17、机身内置三重过滤系统,有效过滤切割过程带来的铁屑

18、工作台可根据用户要求定制(超大工作台,双边移动等)


 技术指标   Technical indicators



切割室外壳 塑钢(翻盖式)
最大切割直径 100mm(棒材)/150mm(管材)
有效进刀深度 500mm
进刀深度跟踪 液晶数字显示
平台X向移动 50mm
平台Y向移动 400mm
进刀距离 任意设定(0-450mm)
切割片规格 (250-400)X(1.5-3)X32mm
切割方式 全自动/手动
送给方式 自动推进(速度可调)/手动推进
显示方式 液晶屏显动态显示切割指标和切割过程
切割速度 自动控制(速度任意可调,不分档)/手动控制
复位方式 自动/手动
冷却系统 内置循环水冷系统;自动(水冷3通道)
水箱容量 70L
主轴转速 2800r/min
在线调速 ±50%任意调整(切割时可调整进刀速度)
电机功率 7.5KW
机台形式 落地式(立地一体式)
加持台形式 夹具台分左右两边选择切刀口,分体式双层可移动平台
照明系统 高亮度防水照明(内置)
过滤系统 三重过滤装置(内置)
切割台尺寸 300mmX350mm
外形尺寸 1200mmX1000mmX1500mm
电源 380V/50HZ


 标准配置   Standard configuration


1、主机  1套

2、砂轮片  1片

3、水管  1根

4、电源线  1只

5、把手  1只

6、冷却系统  1套

7、快速夹具  1套

8、随机文件  1份

 选配附件   Optional accessories


A、普通型金相切割片:适合切割普通钢铁,铸铁及淬火钢等,硬度HRC30-65

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

该系列产品切割硬度分为:A1 HRC45A2HRC45-55A3 HRC55

产品名称

磨料

规格/mm

备注

金相切割片A系列

Al2O3

230*0.8-1.5*25-32

适应切割:普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。

250*1.2-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.5-3.0*25-32

450*2.8-3.2*25-32

500*3.0-3.5*32




B、精致型金相切割片:适合切割高碳钢、高速钢及大直径高硬度淬火钢等,硬度HRC30-70

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

该系列产品切割硬度分为:B1 HRC45B2 HRC45-55B3 HRC55

产品名称

磨料

规格/mm



金相切割片B系列

Al2O3

230*0.8-1.5*25-32

适应切割:高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。

250*1.0-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.6-3.0*25-32

450*2.8-3.5*25-32

500*3.0-4.0*32




C、专用型金相切割片:适合切割铜材、铝合金、非铁金属及非金属材料等;

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

该系列产品切割硬度分为:C1 HRC45C2 HRC45-55C3 HRC55

产品名称

磨料

规格/mm



金相切割片C系列

SiC

230*0.8-1.5*25-32

切割非铁金属材料(铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等)及非金属脆性材料(玻璃 陶瓷 岩石)。

250*1.0-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.6-3.0*25-32

450*2.8-3.5*25-32

500*3.0-4.0*32
