QG-4B型 金相试样切割机(65mm、85mm、100mm)

浏览:1534日期:2016-10-11

QG-4B型 金相试样切割机(65mm、85mm、100mm)



 产品简介   Product introduction

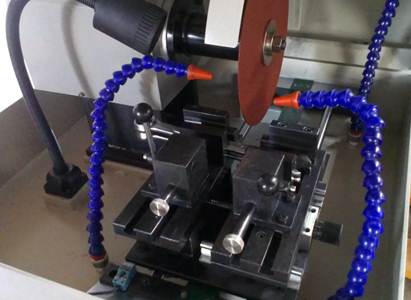

QG-4B型 金相切割机可适用于金相,岩相材料的切割,采用低噪音防水电机,为保证能在安全状态下切取最佳试样,本机采用全封闭双罩壳结构和快速夹紧装置,并付有冷却水箱(环保型),可使配置好的冷却液作循环使用,为延长使用寿命和操作保养等方便。该机的内壳罩,钳口和工作台面等主要零部件均采用不锈钢材料制成,是切割试样的最佳设备。

金相切割机主要用于金相试样的取样,若取样不当,则达不到检验目的,因而选择适合的切割机,对取样工作非常重要。对金相切割机的选型一般以被取样材料的规格大小为参考,如小工件可以选用小切割直径的金相切割机,相对较大的工件可以选用切割范围较大的切割机。根据被取样材质的不同,选配不同的切割片,以便达到最理想的取样目的。

本金相切割机主要用于金相试样的截取和各种材料的下料、切口等,在冶金、汽车、航空航天等制造业中应用极为广泛。


 性能特点   Performance characteristics




■   塑钢壳体,超大防震视

■   超大切割室,简易切割方式

■   手动切割方式

■   按键式控制系统,自由选择切割速度

■   封闭式切割,开机保护功能

■   自动双通道冷却系统,避免试样块烧

■   主机、冷却系统一体式



 技术指标   Technical indicators



切割室外壳

塑钢

最大切割直径

65mm 85mm

100mm

有效进刀深度

80mm

进刀深度跟踪

手动

切割片规格

(250-300)X(1.5-2)X32mm

切割方式

手动

送给方式

手动推进

切割速度

手动控制

复位方式

手动

冷却系统

内置循环水冷系统;自动(水冷2通道)

水箱容量

60L

主轴转速

2800r/min

电机功率

2.2KW

机台形式

落地式(立地一体式)

加持台形式 固定式
切割台尺寸 210mmX185mm

外形尺寸

780mmX800mmX1320mm

电源

380V/50HZ

重量

200KG


 标准配置   Standard configuration


1、主机  1套

2、砂轮片  1片

3、水管  1根

4、电源线  1只

5、把手  1只

6、冷却系统  1套

7、快速夹具  1套

8、随机文件  1份

 选配附件   Optional accessories


A、普通型金相切割片:适合切割普通钢铁,铸铁及淬火钢等,硬度HRC30-65

A, ordinary type metallographic cutting discs: suitable for cutting ordinary steel, cast iron and hardened steel, hardness HRC30-65;

该系列产品切割硬度分为:A1 HRC45A2HRC45-55A3 HRC55

产品名称

磨料

规格/mm

备注

金相切割片A系列

Al2O3

230*0.8-1.5*25-32

适应切割:普通钢铁材料、碳素钢、合金钢、铸铁件、未淬火钢等黑色金属材料。

250*1.2-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.5-3.0*25-32

450*2.8-3.2*25-32

500*3.0-3.5*32




B、精致型金相切割片:适合切割高碳钢、高速钢及大直径高硬度淬火钢等,硬度HRC30-70

B, fine metallographic cutting discs: suitable for cutting high-carbon steel, high speed steel and large diameter hardened steel with high hardness, hardness HRC30-70;

该系列产品切割硬度分为:B1 HRC45B2 HRC45-55B3 HRC55

产品名称

磨料

规格/mm



金相切割片B系列

Al2O3

230*0.8-1.5*25-32

适应切割:高碳钢、合金钢、高速钢、淬火钢及易热材料等黑色金属。

250*1.0-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.6-3.0*25-32

450*2.8-3.5*25-32

500*3.0-4.0*32




C、专用型金相切割片:适合切割铜材、铝合金、非铁金属及非金属材料等;

C, special type metallographic cutting discs: suitable for cutting copper, aluminum, non-ferrous metals and non-metallic materials;

该系列产品切割硬度分为:C1 HRC45C2 HRC45-55C3 HRC55

产品名称

磨料

规格/mm



金相切割片C系列

SiC

230*0.8-1.5*25-32

切割非铁金属材料(铜 铝 锌 钨 钼 钛 铸铝 钨钼合金 硬质合金等)及非金属脆性材料(玻璃 陶瓷 岩石)。

250*1.0-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.6-3.0*25-32

450*2.8-3.5*25-32

500*3.0-4.0*32




D、高档型金相切割片:适合切割高硬度黑色金属材料,硬度计HRC30-70

D, high-grade type metallographic cutting discs: suitable for cutting ferrous metal materials with high hardness, hardness HRC30-70;

该系列产品切割硬度分为:D1 HRC45D2 HRC45-55D3 HRC55

产品名称

磨料

规格/mm



金相切割片D系列

Al2O3

230*0.8-1.5*25-32

适应切割:高碳钢、合金钢、高速钢、不锈钢、淬火钢及易热材料变形且硬度极高的黑色金属等。

250*1.0-2.0*25-32

300*1.5-2.0*25-32

350*2.0-3.0*25-32

400*2.6-3.0*25-32

450*2.8-3.5*25-32

500*3.0-4.0*32
